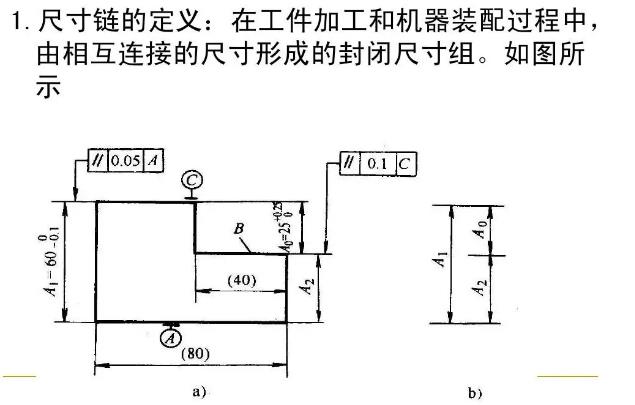

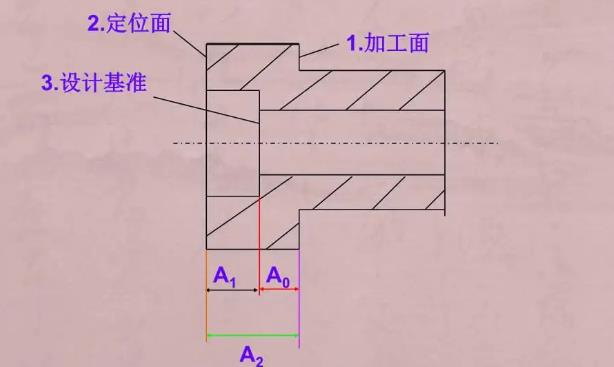

真空吸附辊表面处理一般分两类:一类是渗人类、如渗碳、渗氮、液体碳氮共渗等;另一类是镀层类,如镀铬、镀锌、镀铜等。对渗人类表面处理工序的工艺尺寸链计算,一般要解决的问题为:在最终真空吸附辊加工前使渗人层控制一定厚度,然后进行最终加工,保证在加工后能获得图样要求的渗人层厚度,显然,这里的渗人层厚度是封闭环。
对真空吸附辊镀层类表面处理工序的工艺尺寸链计算与渗人类不同。因为通常工件表面镀层后不再进行加工,镀层厚度是通过控制电镀工艺条件来直接获得的,在这里电镀层的厚度是组成环,而真空吸附辊工件电镀后的尺寸则是间接获得的封闭环。图中所示的偏心轴零件,表面 P 的表层要求渗碳处理,渗碳层厚度为0.5~0.8mm,为了保证对该表面提出的加工精度和表面粗糙度要求,其工艺安排如下。
1、精车 P 面,保证尺寸38mm(其半径为19.2mm );
2、渗碳处理,控制渗碳层深度L2。
3、精磨P面,保证尺寸38,即半径 L3为19.2mm ,同时保证渗碳层厚度0.5-0.8mm。
现在的问题是求精磨P面以前的渗碳层深度L 。由上面工艺安排,画出真空吸附辊工艺尺寸链图,磨后的滲碳层厚度为间接保证的尺寸,是尺寸链的封闭环,用 L0表示。用前面讲的确定增减环方法很快可以确定 L2L3为增环, L1为减环,各环尺寸为: L0=0.5mm ; L =19.2mm; L3=19-8mm, L2为待求尺寸,用极值公式可求出 L2 =0.7mm。
图中所示轴套类零件的外表面要求镀铬,镀层厚度规定为0.025-0.04mm,镀后不再加工,并且外径的尺寸为28mm,这样,真空吸附辊镀层厚度和外径的尺寸公差要求只能通过控制电镀时间来保证。其工艺尺寸链如图所示。
轴套半径L0是封闭环;镀前磨削工序的磨削半径L1是待求的尺寸;镀层厚度为L2=0.025mm。显然, L1和L2都是增环。求解尺寸链得 L1=13.975mm。镀前磨削工序的工序尺寸可注成:27.95mm。
