当工件的加工面以中心元素(轴线、中心平面等)为工艺基准时。)，为了减少基准重合， 气胀卡盘定心夹紧机构应采用定位误差。定心夹紧机构有两种功能：定心（对中）和夹紧。例如，卧式车床的三爪自定心卡盘是最重要的 定心夹紧机构的典型例子。

根据其定心作用原理，气胀卡盘定心夹紧机构有两种类型。一是依靠传动机构使定心夹紧元件等速 移动，从而实现定心夹紧，如螺旋、杠杆、楔形机构等。；另一种是使用薄壁弹性元件接受； 力产生均匀弹性变形(收缩或膨胀)，如弹簧筒夹、膜片卡盘、波纹套等 液体塑料等。下面介绍几种常用的结构。

1 、螺旋定心夹紧机构

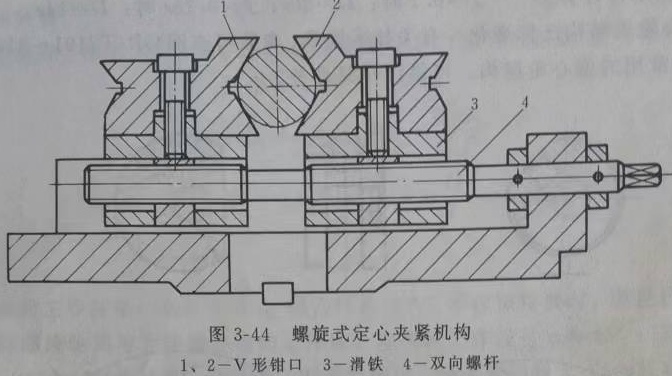

如图所示，螺杆4两端的螺纹旋转方向相反，螺距相同。当它旋转时，两个V形钳口1向等速移动，从而实现对工件的定心夹紧或松开。V可根据工件的不同形状更换形状的钳口。这种气胀卡盘定心夹紧机构的特点是结构简单，工作行程大，通用性好，但定心精度不高。 一般约为0.05－0.1mm。主要适用于粗加工或半精加工需要较大的行程，对定心精度要求不高。

2、杠杆定心夹紧机构

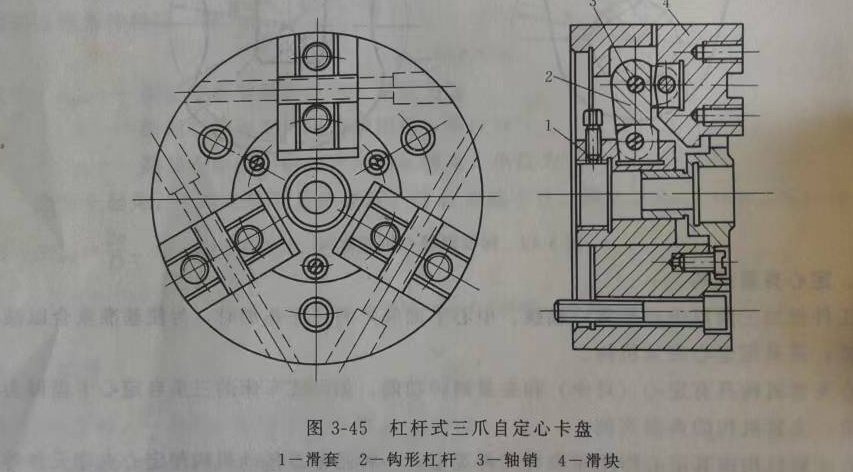

这种气胀卡盘定心夹紧机构刚性大，动作快，增力倍数大，工作行程大(结构尺寸大)不同，行程约3－12mm，其他特点，但其定心精度较低，一般约为他0.1mm左右。它主要用于粗加工工件。因为杠杆。杆式机构不能自锁，因此该机构的自锁取决于气压或其他机构，其中气压较多。

3 、楔形定心夹紧机构

图中为楔形夹爪自动定心机构。夹具上定位工件内孔和左端面时， 气缸通过拉杆4将六个夹爪向左移动。由于本体2上斜面的作用，夹爪向左移动时向外膨胀，会向外膨胀固定夹紧工件；相反，夹爪右移时，在弹簧卡圈3的作用下，将夹爪收拢，松开工件。这种气胀卡盘定心夹紧机构结构紧凑，定心精度一般可以达到抑制0.02－0.07mm,比较适用于工件内孔作半精加工工序定位基面。

4 、膜片卡盘定心夹紧机构

图中为膜片气胀卡盘结构，膜片(弹性盘)4为定心夹紧弹性施力元件，使用螺钉2和螺母 3将其固定在夹具1上。弹性盘上有6－16个卡爪，爪上有可调螺丝5，用于定心和夹紧工件和夹紧拧紧，调整螺钉位置后使用螺母锁紧，然后用就地加工法对螺丝头和顶杆7端面进行磨削，齐主轴旋转轴的同轴度和垂直度使爪在研磨过程中具有一定的预膨胀量，以确保舞指甲5头部的圆和工作零件外径一致。

夹紧工件时，外力通过推杆8使弹性盘4弹性变形，打开卡爪。膜片卡盘具有良好的刚性、工艺和通用性，具有较高的定心精度，可达0.005－0.01mm，操作方便速度快，但其夹紧行程较小，适合精加工。

5、波纹套定心夹紧机构

图中所示。拧紧螺母5时，轴向压力使两个波纹套的3径向均匀膨胀，会使两个波纹套的3径向均匀膨胀，使两个波纹套的3径向均匀膨胀，使两个波纹套的3径向均匀膨胀 工件4定心胀紧。为了适应不同孔径的工件，扩大心轴的通用性，可以更换波纹套3和支撑环2。

以上就是对各种不同的定心夹机构优缺点进行分析和总结，气胀卡盘定心夹紧机构较多，征对所加工配件精度不同，可适合不同的应用场合，大家可以灵活选择应用。
