真空辊装配精度和零件精度的关系相辅相承

发布时间:2022-11-05人气:19

1.装配精度与零件精度的关系

真空辊及其部件都是由零件组装而成的,因而零件精度特别是关键零件的加工精度,对真空辊装配精度有很大的影响,例如普通车床精度标准中的一个检验项目规定尾座移动对溜板移动的平行度,就主要取决于床身导轨A与B的平行度。


又如图所示的车床主轴锥孔轴心线和儿座套简锥孔轴心线对溜板移动的等高度(A0),则取决于床头箱、尾座及底板的有关尺寸 A1、A2及A3的尺寸精度。

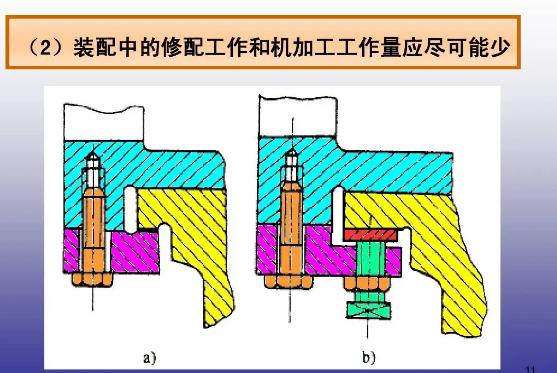

真空辊的装配精度和零件的加工精度有密切的关系,零件精度是保证装配精度的基础,但装配精度并不完全取决于零件精度。装配精度的保证,应从产品结构、机械加工和装配方法等方面进行综合考虑,而装配尺寸链是进行综合分析的有效手段。


2.长度装配尺寸链

封闭环与组成环的査找装配尺寸链的封闭环多为产品或部件的装配精度,凡对某项装配精度有影响的零部件的有关尺寸或相互位置精度即为装配尺寸链的组成环。

查找组成环的方法:从封闭环两边的零件或部件开始,沿着装配精度要求的方向,以相邻零件装配基准间的联系为线索,分别由近及远地去查找装配关系中影响真空辊装配精度的有关零件,直至找到同一个基准零件的同一基准表面为止。

这些有关尺寸或位置关系,即为真空辊装配尺寸链中的组成环。随后就可画出尺寸链图。图中所示的装配关系中,主轴锥孔轴心线与尾座轴心线对溜板移动的等高度要求(A0)为封闭环,按上述方法很快査出组成环为A1、A2和A3 ,画出装配尺寸链.
