真空辊工序余量尺寸链校核计算

发布时间:2022-11-03人气:29

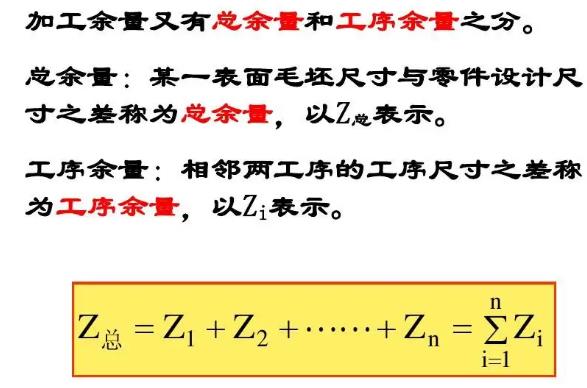

在真空辊工艺过程中,加工余量过大会影响生产率,浪费材料,并且还会影响真空辊精加工工序的加工质量。加工余址也不能过小,过小则会造成工件局部表面加工不到,从而产生废品。

因此,校核此加工余量,对加工真空辊余量进行必要的调整是制定工艺规程的不可少的工艺工作。由于粗加工的余量较大,因此一般仅对精加工余量进行校核。图中轴套镀铬工艺尺寸链是镀层为得到图所示小轴的轴向尺寸,在真空辊工艺上是这样安排的:


1、车端面1及端面2,保证端面1和2之间的尺寸为49.5mm ;

2、车端面3,保证总长80mm;

3、钻中心孔;

4、热处理;

5、磨端面2,保证尺寸30mm,试校核端面2的磨削余量。

列尺寸链如图所示。因为余量是间接获得的,所以余量Z0是封闭环, A1=30mm, A2=49.5mm , A3=80mm ,现我们看看这样安排端面2的余量是否合适?显然, A1A2 是减环, A3是增环。


可见,磨端面2时,有的零件就可能磨不着,为此必须使Zomin加大,由于A3min和A1max是零件设计要求,不能改动,故只有使A2max 减小。设 Zomin=0.lmm,则代人上式求得 A2max=49.7mm,所以上面工序尺寸A2=49.5mm,这样就能保证真空辊端面2至少有0.1mm的磨削余量,使工件不会出现报废。
