一、尺寸链的概念

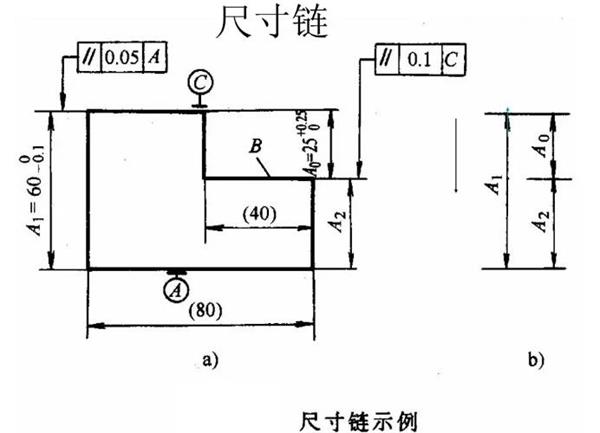

尺寸链是揭示真空辊加工和装配过程中尺寸之间内部联系的重要手段。图为定位套， A0与A1 ，对于图纸上标注的尺寸，当按零件图加工时，尺寸 Ao 直接测量不方便，但尺寸容易测量A2.间接保证加工A0要求。当然，这必须分析A1、A2和A0之间的内在关系。

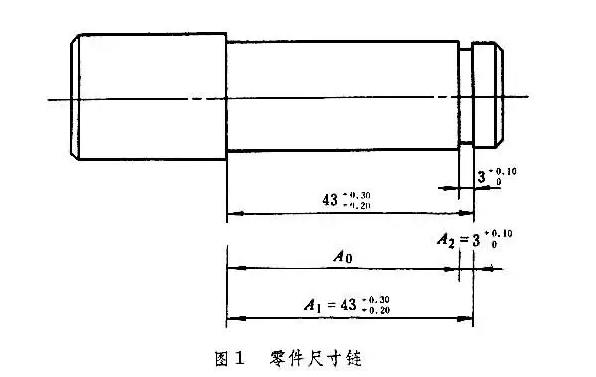

图为真空辊装入孔，其装配精度A0是装配后间接形成的，必须通过控制轴A间接保证孔的尺寸，也需要分析A1、A2和A0之间的内在关系。尺寸链理论可以揭示上述内在关系。尺寸链是在真空辊加工或机器组装过程中，相互连接并按一定顺序排列的封闭尺寸组合。尺寸链中的每个尺寸通常被称为环。根据环的性质，可分为封闭环和组成环，组成环可分为增减环。

二、尺寸链的基本术语及分类

1、尺寸链的基本术语

(1).封闭环是尺寸链在加工或组装过程中形成的最终环，其尺寸间接由组成环保证。如图所示Ao组成环组成环是尺寸链中其他对封闭环有影响的环。

(2)如果组成环的变化会导致封闭环的同向变化(同向变化是指环增大时封闭也增大，环减小时封闭环也减小)，则环为增环。

三、尺寸链的分类

1.根据尺寸链的功能要求进行分割

(1)工艺尺寸链是指真空辊在加工过程中由相关工艺尺寸组成的尺寸链.

(2)真空辊装配尺寸链是指由相关装配尺寸组成的尺寸链.

2.根据尺寸链之间的相互连接

（1）独立尺寸链：指链中的所有环仅属于该尺寸链，其中任何环都与其他尺寸链无关。图中显示的尺寸链是独立的尺寸链。

(2)并联尺寸链:以公共环的形式存在于两个或两个以上的尺寸链中，形成并联尺寸链，如图所示。 A1 ,( B1 ）是公共环。它必须同时满足并联 A 尺寸链与 B 尺寸链的要求。为此，并联尺寸链应分解为单一尺寸链 A 尺寸链与 B 根据尺寸链的原理，建立两个方程，然后联列求解。

3.根据环的几何特征进行分类

(1)长度尺寸链是指全环为长度尺寸的尺寸链。

(2)角度尺寸链是指全环为角度尺寸的尺寸链。

4.按环的空间位置划分

(1)直线尺寸链是指所有组成环平行于封闭环的尺寸链。

(2)平面尺寸链是指所有组成环都位于一个(或几个平行)平面上，但有些组成环不平行于封闭环的尺寸链。

(3)空间尺寸链是指位于几个不平行平面上的尺寸链。
